Understanding QEMU [L1]

参考文献：

• 《QEMU/KVM源码解析与应用》

@last_update: 2025/09/10

[David Wheel] "All problems in computer science can be solved by another level of indirection"

About QEMU/KVM

QEMU支持用户程序模拟和系统虚拟化模拟

• 用户程序模拟

  • 使得QEMU能够将为一个平台编译的二进制文件运行在另一个不同的平台。

  • e.g., QEMU通过Tiny Code Generator(TCG)引擎处理一个ARM ISA的二进制程序，能够将其转换为TCG中间代码，随后再转换成目的ISA代码。

• 系统虚拟化

  • 模拟一个完整的系统虚拟机，有自己的虚拟CPU、虚拟内存、虚拟外设......

系统虚拟机天生适用于需要按需服务的云计算场景

KVM本身是一个Linux内核模块，导出API到user space。从而user space可以使用这些API创建虚拟机。

• 最开始： KVM只负责核心的CPU虚拟化和内存虚拟化，QEMU作为其用户态组件完成外设的模拟。在当时被称为“QEMU-KVM”

• 现在，QEMU用途已经不是作为一个模拟器了，而是作为以QEMU-KVM为基础的为云计算服务的系统虚拟化软件。

QEMU/KVM架构

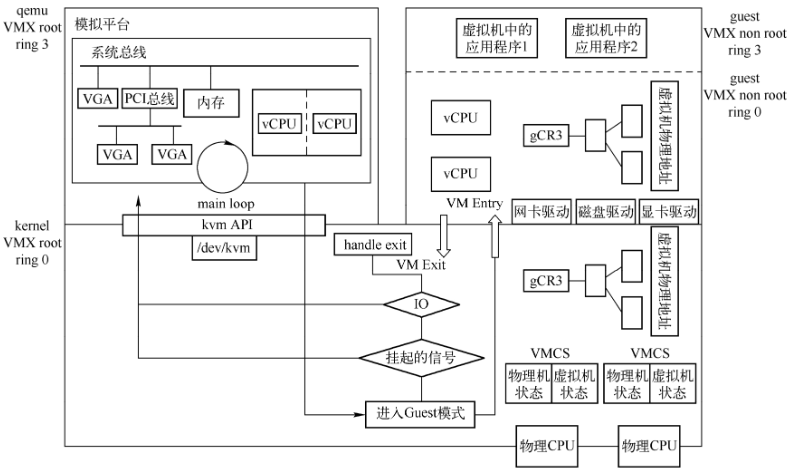

上图是QEMU/KVM的整体架构图

现阶段，简单来说，这个架构图包含三个部分

• 左上方

  • VMX root模式的应用层

• 正下方

  • VMX root模式的内核层

• 右上方

  • VMX non-root模式的虚拟机

VMX root / non-root 是CPU引入支持硬件虚拟化指令集VT-x之后的概念。

目前可以把VMX root理解为宿主机，把VMX non-root理解为虚拟机

VMX root / non-root 都有ring 0 到ring 3四个特权级别

左上方（VMX root模式的应用层）

• QEMU初始化

  • 创建CPU线程表示虚拟机的CPU执行流

  • 在QEMU的虚拟地址空间中分配空间作为虚拟机的物理地址

  • 根据用户在命令行指定的设备为虚拟机创建对应的虚拟设备

• QEMU运行时

  • 在主线程中监听多种事件

    • 虚拟机对设备的I/O

    • 用户对虚拟机管理界面

    • 虚拟设备对宿主机的I/O事件（虚拟机网络数据的接收）

      • 这个很好玩

  • QEMU应用层接收事件后调用预定义的函数进行处理

右上方（VMX non-root模式的虚拟机）

• 虚拟机本身也有自己的应用层和内核层，在VMX non-root模式下运行

• QEMU/KVM对虚拟机中的操作系统是完全透明的

  • 常用的OS可以不经修改直接运行在VM上

• VM的一个CPU对应QEMU进程中的一个线程

  • 通过QEMU与KVM的协作，这些线程会被宿主机OS调度，直接执行VM中的代码

• VM的物理内存对应QEMU进程中的虚拟内存

  • VM OS有自己的页表管理，完成虚拟机虚拟地址到虚拟机物理地址的转换；虚拟机物理地址经过KVM的页表完成对宿主机物理地址的转换。

• VM的device是QEMU呈现给它的，OS在启动时对device进行设备枚举并加载对应驱动

• 运行中，VM OS通过device的I/O Port (Port IO, PIO)或者MMIO进行交互，KVM截获这个请求，大多数时候KVM会将请求分发到用户空间的QEMU进程中，由QEMU处理这些I/O请求。

正下方（VMX root模式的内核层）

实际上是Linux Kernel中的KVM驱动，KVM以misc(杂项)设备驱动的方式存在于内核当中。

• KVM通过“/dev/kvm”导出一系列的接口，QEMU等用户态程序可以通过这些接口控制虚拟机的各个方面

  • CPU个数，内存布局，运行.......

• KVM截获VM产生的VM Exit事件并进行处理

组件虚拟化

CPU虚拟化

• QEMU创建VM CPU线程，在初始化时设置好相应虚拟CPU寄存器的值

• 调用KVM接口，运行VM，在物理CPU上执行VM的代码

• VM运行时，KVM需要截获VM的敏感指令

  • 当VM的代码是敏感指令或者满足一定的退出条件时，CPU会从VMX non-root模式退出到KVM。 这个事件就是“VM Exit”。（类似于用户态执行指令陷入内核一样）。

• VM的退出，首先陷入KVM进行处理

  • 如果KVM无法处理（比如VM写了设备的寄存器地址），KVM会将这个写操作分派到QEMU中进行处理，当KVM/QEMU处理好退出事件后，又可以将CPU置于VMX non-root模式运行虚拟机代码，这个就是“VM Entry”。

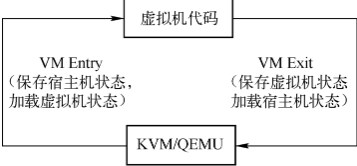

• VM就不停进行 VM Exit 和 VM Entry, CPU会加载对应的宿主机状态或虚拟机状态。KVM使用一个结构来保存VM的VM Exit和VM Entry状态，叫做VMCS。

内存虚拟化

• QEMU在初始化时需要调用KVM的接口向KVM告知VM所需的所有物理内存

• QEMU在初始化时调用mmap系统调用分配虚拟内存空间作为虚拟机的物理内存

• QEMU不断更新内存布局的过程中，持续调用KVM接口通知内核KVM模块虚拟机的内存分布

• VM在运行过程中，需要将虚拟机的虚拟地址（GVA,Guest Virtual Address）转换为宿主机的虚拟地址（HVA, Host Virtual Address）,最终转换为宿主机的物理地址（HPA, Host Physical Address）.

  • 在CPU支持EPT(Extended Page Table)之前，VM通过影子页表完成GVA到HPA的转换，是一种软件实现

  • CPU支持EPT之后，CPU会自动完成GVA到HPA的转换

    • VM第一次访问内存时会陷入到KVM，KVM会逐步建立起所谓的EPT页面

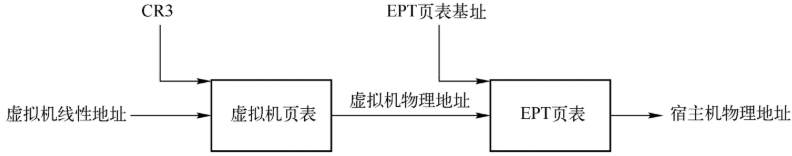

    • VM的vCPU在后面访问VM的虚拟内存地址的时候，首先会被转换为虚拟机物理地址，接着会查找EPT页表，然后得到宿主机物理地址。整个过程全部由硬件完成，效率很高。

外设虚拟化

Linux内核代码中最多的代码是设备驱动，相应地，QEMU最多的代码也是设备模拟

• 设备模拟的本质是要为VM提供一个和物理设备接口完全一致的虚拟接口

• VM的OS与设备的数据交互有两种完成方式

  • QEMU and/or KVM

  • 宿主机上对应的后端设备

• QEMU在初始化过程中会创建好模拟芯片组和必要的模拟设备

  • 南北桥芯片，PCIe根总线、ISA根总线等总线系统

  • PCIe设备、ISA设备等

• QEMU的命令行可以指定可选的设备和设备配置项

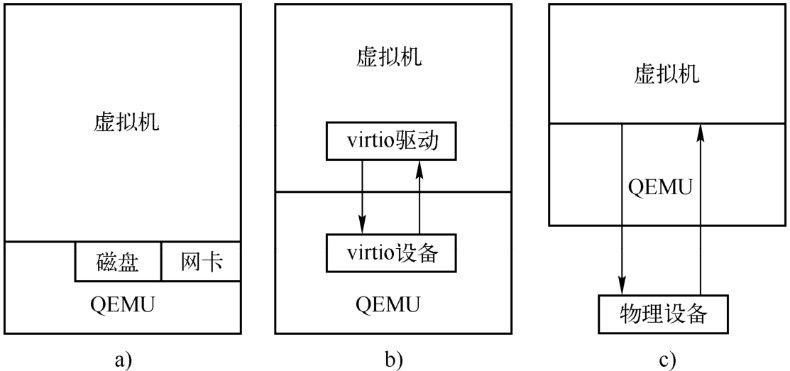

三种设备模拟方案

最早的QEMU的设备模拟是纯软件模拟，无需修改虚拟机内核

• 代价是每一次读写设备寄存器都会陷入KVM，再到QEMU，QEMU再对这些请求进行处理并模拟硬件行为。显然，多次QEMU/KVM介入，效率不高。

随后社区提出了virtio

• virtio设备是一类特殊的设备，并没有对应的物理设备，需要VM内部OS安装特殊的virtio驱动

• virtio设备将QEMU变成了半虚拟化方案

  • 因为其本质上修改了虚拟机操作系统内核

virtio仍然不能完全满足一些高性能的场景，于是又有了设备直通方案

• 也即是将物理硬件设备直接挂在VM上，VM直接与物理设备交互，尽可能在I/O路径上减少QEMU/KVM的参与

• 与设备直通一起使用的有设备的硬件虚拟化支持技术SRIOV (Single Root I/O Virtualization)

  • SRIOV能够将单个物理设备高效地虚拟出多个虚拟硬件

中断虚拟化

OS通过写设备的I/O端口或MMIO地址与设备交互，设备通过发送中断来通知虚拟操作系统事件。

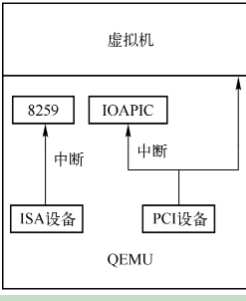

• QEMU在初始化主板芯片时初始化中断控制器

• QEMU支持单CPU的Intel 8259中断控制器以及SMP的I/O APIC (I/O Advanced Programmable Interrupt Controller)和LAPIC （Local Advanced Programmable Interrupt Controller）中断控制器。

• 传统上，如果虚拟外设像QEMU注入中断，需要先陷入KVM，然后KVM需要向VM注入中断，很耗时。所以KVM也实现了Intel 8250, I/O APIC和LAPIC。用户可以有选择地让QEMU或KVM模拟全部中断控制器，或者各自模拟一部分

• QEMU/KVM一方面需要完成这项中断设备的模拟，另一方面需要模拟中断的请求。

KVM API

KVM 本质上是一个 内核驱动，它通过一组 ioctl 系统调用 向用户空间导出 API，用户空间的 VMM（比如 QEMU）通过这些 ioctl 来创建/管理虚拟机和 vCPU。

基本思路

• KVM 内核模块在 /dev/kvm 暴露一个字符设备文件。

• 用户空间（VMM）通过 open("/dev/kvm", O_RDWR) 获得一个 kvm fd。

• 后续所有 KVM 相关的操作都是对这个 fd 或者它派生出的 fd 执行 ioctl()。

所以 所有 KVM 的接口都是通过 ioctl 提供的。

ioctl的层次结构

KVM 的 ioctl 可以分为几个层级，每个层级都有对应的 fd：

• /dev/kvm fd（系统级别）

  • 操作整个 KVM 子系统。

  • 常见 ioctl：

    • KVM_GET_API_VERSION：获取 API 版本。

    • KVM_CHECK_EXTENSION：查询 KVM 是否支持某个扩展。

    • KVM_CREATE_VM：创建一个虚拟机，返回 vm fd。

• vm fd（虚拟机级别）

  • 对某个虚拟机实例的操作。

  • 常见 ioctl：

    • KVM_CREATE_VCPU：创建一个 vCPU，返回 vcpu fd。

    • KVM_SET_USER_MEMORY_REGION：设置 Guest Physical Memory 映射（即 GPA ↔ HVA 映射关系）。

    • KVM_IRQ_LINE：注入中断。

• vcpu fd（虚拟 CPU 级别）

  • 对某个 vCPU 的操作。

  • 常见 ioctl：

    • KVM_RUN：进入 Guest 模式执行，直到 VM-Exit。

    • KVM_GET_REGS / KVM_SET_REGS：获取/设置通用寄存器。

    • KVM_GET_SREGS / KVM_SET_SREGS：获取/设置特殊寄存器（如 CR0, CR3, CR4）。

    • KVM_INTERRUPT：注入中断。

ioctl 交互流程（以 QEMU 启动 VM 为例）

• QEMU 打开 /dev/kvm，调用：

  • xxxxxxxxxx
    kvm_fd = open("/dev/kvm", O_RDWR);
    ioctl(kvm_fd, KVM_GET_API_VERSION);


• 创建 VM：

  • xxxxxxxxxx
    vm_fd = ioctl(kvm_fd, KVM_CREATE_VM, 0);


• 为 VM 分配内存，并告诉 KVM 这块内存的 GPA-HVA 映射：

  • xxxxxxxxxx
    ioctl(vm_fd, KVM_SET_USER_MEMORY_REGION, &region);


• 创建 vCPU：

  • xxxxxxxxxx
    vcpu_fd = ioctl(vm_fd, KVM_CREATE_VCPU, vcpu_id);


• 运行 vCPU（会陷入内核，硬件执行，遇到 VM-Exit 回来）：

  • xxxxxxxxxx
    ioctl(vcpu_fd, KVM_RUN, 0);


设计特点

• 分层清晰：KVM ioctl 按照 kvm fd → vm fd → vcpu fd 的树状结构组织。

• 最小化内核逻辑：内核负责 CPU 指令执行和内存映射，设备模拟则交给用户态（QEMU）。

• 高效切换：KVM_RUN 直接进入硬件执行，避免不必要的内核/用户态切换。
